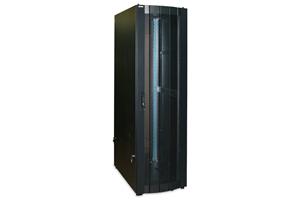

19" напольные шкафы: Серверные TSA

  • Используется для напольного монтажа внутри помещений.
  • Передние двери доступны в металлическом и стеклянном исполнениях.
  • Перфорация металлических дверей обеспечивает прекрасную вентиляцию.
  • Двустворчатые задние двери обеспечивают удобный доступ к оборудованию.
  • Передние и задние двери с индивидуальными замками и удобной рукояткой.
  • В верхней и нижней панелях пылезащитные щеточные кабельные вводы.
  • Съемные боковые панели на защелках и с цилиндрическими замками.
  • Высокопрочные ролики 2,5" для перемещения шкафа.
  • Регулируемые по высоте ножки М12.
  • Поставляется в разобранном виде.

  • img01
Описание

Стандарты: Соответствует ANSI/TIA/EIA; RS-310-D, DIN 41494: часть 1, IEC 297-2, DIN 41494: часть 7, GB/T3047.2-92, ETSI

Три варианта исполнения дверей:

PD – передняя дверь перфорированная 65% (цельная); задняя перфорированная 65% (распашная)

GD – передняя дверь стеклянная (цельная); задняя перфорированная 65% (распашная)

FD – передняя дверь стеклянная (распашная); задняя перфорированная 65% (распашная)

Стандартные размеры: Высота: 22–47U (1100–2200 мм)

Ширина: 600, 800 мм

Глубина: 1000, 1200 мм

Степень защиты: IP20

Материалы: Холоднокатаная сталь SPCC. Закаленное стекло толщиной 5,0 мм (в случае стеклянной передней двери). Толщина стальных компонентов: верхняя, нижняя и боковые панели, передняя дверь, вертикальный кабельный организатор – 1,2 мм; каркас, задние двери, поперечный монтажный профиль – 1,5 мм; 19” монтажный профиль, крепление для профиля – 2,0 мм; основания для крепления роликов (суппорты) 2,5 мм.

Отделка поверхности: порошковая краска черного цвета (RAL 9004). Другие цвета – по заказу

Допустимая статическая нагрузка: 1500 кг

Комплектация шкафов серии TSA



№

Наименование

Количество при ширине шкафа

Материал

Отделка поверхности

Примечание



600 мм

800 мм



1

Каркас

1

1

Холоднокатаная сталь SPCC, 1,5 мм

Порошковая краска

—



2

Передняя дверь

1

1

Холоднокатаная сталь 1,2 мм (или стекло 5 мм)

Порошковая краска (или стекло)

Перфорация 65% (или сплошное стекло)



3

Замок передней двери

1

1

—

Никелирование

Модель замка MS882



4

Задняя левая дверь

1

1

Холоднокатаная сталь SPCC, 1,5 мм

Порошковая краска

Перфорация 65%



5

Задняя правая дверь

1

1

Холоднокатаная сталь SPCC, 1,5 мм

Порошковая краска

Перфорация 65%



6

Замок задних дверей

1

1

—

Никелирование

Модель замка MS840-2B



7

Съемная боковая панель

2

2

Холоднокатаная сталь SPCC, 1,2 мм

Порошковая краска

На защелках (замки в комплекте)



8

Верхняя панель (потолок)

1

1

Холоднокатаная сталь SPCC, 1,2 мм

Порошковая краска

В комплекте 2 щеточных кабельных ввода



9

Основания для роликов (суппорты)

4

4

Холоднокатаная сталь SPCC, 2,5 мм

Порошковая краска

—



10

Ролики

4

4

—

—

2,5", без тормозного механизма



11

Регулируемые ножки

4

4

—

—

M12



12

Поперечный монтажный профиль

2

4(6)

Холоднокатаная сталь SPCC, 1,5 мм

Оцинковка

4 шт. – для шкафов высотой до (≤) 27U



13

19” монтажный профиль

4

4

Холоднокатаная сталь SPCC, 2 мм

Оцинковка

—



14

Крепление для 19" монтажного профиля

—

8(12)

Холоднокатаная сталь SPCC, 2 мм

Порошковая краска

8 шт. – для шкафов высотой до (≤) 27U



15

Вертикальный кабельный организатор

—

2

Холоднокатаная сталь SPCC, 1,2 мм

Порошковая краска

—



16

Нижняя панель (пол)

1

1

Холоднокатаная сталь SPCC, 1,2 мм

Порошковая краска

В комплекте 2 щеточных кабельных ввода



17

Крепежный набор

1

1

—

—

Полный комплект крепежных элементов




.



Технические характеристики

Партномер

Полезная высота/U

Ширина, мм

Глубина, мм

Высота, мм

Размеры упаковки, мм

Объем упаковки, м3

TSA-2261-PD-RAL9004

22

600

1000

1100

690x1090x1130

0,5380

TSA-2261-GD-RAL9004

TSA-2262-PD-RAL9004

1200

690x1290x1130

1,0058

TSA-2281-PD-RAL9004

800

1000

890x1090x1130

0,8499

TSA-2281-FD-RAL9004

TSA-2282-PD-RAL9004

1200

890x1290x1130

1,2973

TSA-3261-PD-RAL9004

32

600

1000

1600

690x1090x1630

1,2259

TSA-3261-GD-RAL9004

TSA-3262-PD-RAL9004

1200

690x1290x1630

1,4507

TSA-3281-PD-RAL9004

800

1000

890x1090x1630

1,5813

TSA-3281-FD-RAL9004

TSA-3282-PD-RAL9004

1200

890x1290x1630

1,8714

TSA-3761-PD-RAL9004

37

600

1000

1800

690x1090x1830

1,3763

TSA-3761-GD-RAL9004

TSA-3762-PD-RAL9004

1200

690x1290x1830

1,6289

TSA-3781-PD-RAL9004

800

1000

890x1090x1830

1,7753

TSA-3781-FD-RAL9004

TSA-3782-PD-RAL9004

1200

890x1290x1830

2,1010

TSA-4261-PD-RAL9004

42

600

1000

2000

690x1090x2030

1,5267

TSA-4261-GD-RAL9004

TSA-4262-PD-RAL9004

1200

690x1290x2030

1,8069

TSA-4281-PD-RAL9004

800

1000

890x1090x2030

1,9693

TSA-4281-FD-RAL9004

TSA-4282-PD-RAL9004

1200

890x1290x2030

2,3306

TSA-4761-PD-RAL9004

47

600

1000

2200

690x1090x2230

1,6772

TSA-4762-PD-RAL9004

1200

690x1290x2230

1,9849

TSA-4781-PD-RAL9004

800

1000

890x1090x2230

2,1633

TSA-4781-FD-RAL9004

TSA-4782-PD-RAL9004

1200

890x1290x2230

2,5603
