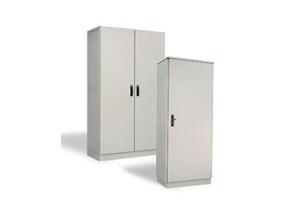

Электрические шкафы: напольные шкафы серии SZE2
Возможность линейного соединения шкафов в ряд
Конструкция шкафа дает возможность простого соединения шкафов в ряд.
Большой выбор типоразмеров
19 типоразмеров
Индивидуальное производство
Возможность изготовления шкафов с нетипичными габаритными размерами, а также шкафов из нержавеющей стали
На основе конструкции шкафа SZE2 для установки компьютерного оборудования разработан шкаф SZE2 PC
Описание конструкции
Сварной каркас шкафа
- Боковые рамы каркаса имеют отверстия для крепления системы монтажных профилей или монтажной панели.
- В верхней плице каркаса есть одно или два отверстия, предназначенные для ввода кабелей или установки вентиляционной панели. Стандартно эти отверстия закрыты сплошными заглушками.
- В нижней плите каркаса есть одно или два отверстия, предназначенные для ввода кабелей. Эти отверстия стандартно закрыты наборной заглушкой состоящей из трех частей.
Передняя дверь, задняя стенка
- Шкафы шириной 1000 и 1200 мм имеют двустворчатую дверь, а шкафы шириной 800 и 600 мм – одностворчатую дверь. Для шкафа любой ширины существует возможность замены задней стенки на дверь.
- Легкое изменение направления открывания двери (обращение створки двери и замка).
- Стандартно дверь оснащена трех точечным замком и усиливающей рамой с отверстиями для крепления кабельных каналов, жгутов и тд.
- Системы замыкания: серийно замок без ручки с вкладышем типа «doppelbart», с возможностью замены на замок с поворотной ручкой и цилиндрическим вкладышем.
- По индивидуальному заказу существует возможность изготовления дверей с окном и/или перфорацией.
- Максимальный угол открывания 120°.
Два вида боковых стенок
- Вкладные панели – не выступают за габариты каркаса шкафа.
- Накладные панели – увеличивают ширину шкафа на 25 мм с каждой стороны, рекомендуются в шкафах, устанавливаемых вне зданий.
Крыша
- Является дополнительным оснащением.
- Рекомендуется в шкафах, устанавливаемых вне зданий.
Такелажные элементы
- Как дополнительное оснащение шкафа поставляются рым-болты и уголки, которые прикручиваются к отверстиям в верхней плите каркаса.
Основание
- Шкаф рекомендуется устанавливать на цоколь высотой 100 или 200 мм.
- Допускается установка шкафа без цоколя непосредственно на кабельный канал, после предварительного уточнения размеров кабельного канала.
Литая прокладка
- Дверь, стенки и сплошные заглушки верхней плиты каркаса имеют литую прокладку.
Заземление, экранирование
- Конструкция отдельных составляющих элементов шкафа обеспечивает надежное заземление.
- Как дополнительное оснащение поставляются кабели заземления, шина заземления, а так же шина защитного экрана.
Способы крепления оборудования в шкафу
- Монтажная плита – помещается в просвете шкафа; легкое позиционирование с помощью двух направляющих; быстрое крепление на четыре болта.
- Монтажные профиля – позволяют создать внутри шкафа монтажные конструкции (отверстия в профилях совпадают с вертикальными и горизонтальными отверстиями каркаса).
- Монтажные профиля на расстоянии19".
- Поворотная рама стандарта 19" – для шкафов шириной 800 мм; предлагается симметричная и асимметричная модель.
Соединение шкафов в линейную конструкцию
- Шкафы приспособлены к линейному соединению.
- В шкафах, соединенных линейно, можно установить перегородку.
Стандартные размеры: • Высота: 1800/2000 • Ширина (с выпуклыми боковыми стенками): 650, 850, 1050, 1250 мм • Ширина (с плоскими боковыми стенками): 600,800,1000,1200 мм • Глубина (внешняя): 400, 500, 600, 800мм Конструкция: Каркас шкафа, дверь, задняя панель, выпуклая / плоская боковая стенка, цоколь, монтажная плита, крыша, индустриальный замок типа «doppelbart»,заглушка верхней плиты. Допустимая нагрузка: • До 1600 кг в зависимости от размера шкафа. Вертикальные направляющие: • По желанию заказчика Степень защиты: • Стандартная комплектация: IP 54 (EN 60529) Материал: • Опорные стойки каркаса: листовая сталь 2,5 мм • Верхняя и нижняя плита: листовая сталь 2 мм • Двери: листовая сталь 2 мм • Панели: листовая сталь 1,5 мм • Крыша: листовая сталь 1,5 мм • Цоколь, углы: листовая сталь 2,5 мм • Соединители: листовая сталь 1,5 мм • Монтажная плата: Aluzinc® 3,0 мм (листовая сталь с покрытием Al-Zn) • Монтажные рельсы: Aluzinc® 1,5-2,0 мм (листовая сталь с покрытием Al-Zn) | Обработка поверхности: • Каркас, двери, крыша, панели: порошковая краска светло-серого цвета RAL 7035 • Другие цвета – по заказу. По индивидуальному заказу существует возможность применения краски, устойчивой к воздействию условий внешней среды и использования цинковой основы. • Серый RAL7035 Стандартная комплектация:1 • каркас шкафа • передняя дверь с замком типа «doppelbart» (без ручки) • задняя панель • монтажная плита на всю высоту шкафа • нижняя плита каркаса • верхняя плита каркаса • сплошные заглушки для верхней плиты каркаса • комплект наборных заглушек для нижней плиты каркаса. Поставляется в собранном виде. ____________________ 1) Отдельно заказываются: боковые панели, цоколь, крыша, транспортировочные болты, комплект заземления и другие дополнительные элементы оборудования. |
