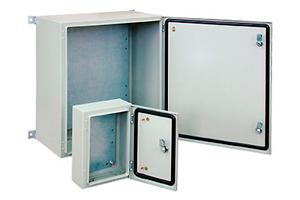

Описание конструкции

Корпус
- Корпус состоит из стальной герметично сваренной конструкции. Максимально увеличенное входное отверстие дает возможность применения большей монтажной панели, что увеличивает полезное рабочее пространство.
- Многократно загнутые желобки препятствуют попаданию грязи и воды вовнутрь шкафа даже при открытых дверях.
- В дне корпуса находится отверстие под кабельный ввод. Величина отверстия зависит от габаритов шкафа.
- Внутри корпуса размещены шпильки с резьбой, используемые для крепления монтажной панели.
- В задней стенке корпуса находятся отверстия для крепления шкафа непосредственно к стене или с помощью скоб для навеса шкафа.

Дверь
- Все модели шкафа имеют одностворчатую дверь.
- В зависимости от высоты двери используется один или два замка без ручки типа «doppelbart»:
- шкафы высотой до 400 мм – один замок посередине двери;
- шкафы высотой от 500 до 1000 мм – два замка.
- К дверям крепятся петли, количество зависит от модели: высота от 300 до 600 мм – две петли; высота от 800 до 1000 мм – три петли.
- На внутренней стороне двери находится литая прокладка и болт заземления.
- Простое изменение направления открывания двери.
- Максимальный угол открывания 120°.

Панель монтажная
- Крепится к задней стенке корпуса.
- В шкафах высотой до 600 мм используется плоская монтажная панель, в шкафах высотой 800 и 1000 мм – монтажная панель с загнутыми краями, с целью увеличения жесткости.
- В панели предусмотрены отверстия для крепления шины заземления.

Заглушка – панель кабельного ввода
- Крепится с помощью саморезов к отверстию на дне шкафа.
- Имеет литую прокладку и болт заземления.
- Существует возможность изготовления по заказу панели кабельного ввода с отверстиями размером в соответствии с документацией клиента.

Заземление и экранирование
- Дверь шкафа, а так же заглушка имеют болты заземления.
- Как дополнительное оснащение поставляются шина заземления и шина экранирования (для установки на монтажной панели), а также кабеля заземления.
