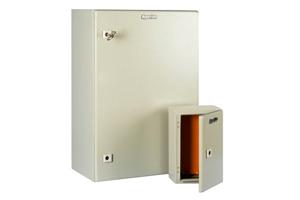

Электрические шкафы: Настенные TECL
- Прочный сварной каркас из холоднокатаной стали

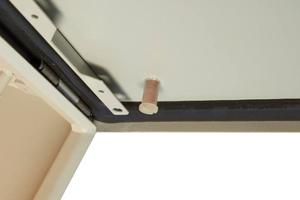

- Полипропиленовая прокладка по периметру двери
- Литая прочная дверная рама
- Дверь с правосторонней или левосторонней навеской
- Угол открытия двери 110° (обычные петли) или 180° (специальные петли)

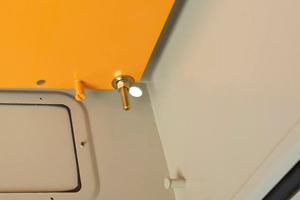

- Заземление М8 крепится на корпус, дверь и монтажную панель
- В задней панели имеются отверстия для монтажа
Степень защиты:
Соответствует стандартам IEC60529, EN60529/10.91, GB4208-93
IP66 (для шкафов, ширина и глубина которых меньше 400 мм)
IP55 (для шкафов, ширина и глубина которых больше 400 мм)
Материалы:
Холоднокатаная сталь
Толщина стали: монтажная панель - 2,5 мм; прочие детали - 1,5 мм
Цвет: серый (RAL7032)
Отделка поверхности:
Корпус и дверь: поверхность обезжирена, обработана фосфорным чистящим растворителем и покрыта
текстурированной порошковой краской RAL7032 методом электростатического напыления
Монтажная панель: поверхность обезжирена, обработана фосфорным чистящим растворителем и покрыта матовой порошковой краской RAL2000 методом электростатического напыления
Применение: Подходит для установки электронного оборудования и систем управления
Партномер | Ширина, мм | Глубина, мм | Высота, мм | Размер отвер., мм | Размер упаковки, мм | Объем, м³ | Вес нетто, кг | Вес брутто, кг |
TECL-1032 | 200 | 120 | 300 | 133x43 | 230х150х330 | 0,0114 | 4,00 | 4,20 |
TECL-1035 | 200 | 155 | 300 | 133x43 | 230х185х330 | 0,0140 | 5,00 | 5,50 |
TECL-1033 | 300 | 210 | 300 | 233x45 | 330х240х330 | 0,0261 | 7,00 | 8,46 |
TECL-1034 | 300 | 210 | 400 | 303x63 | 330х240х430 | 0,0341 | 8,80 | 9,82 |
TECL-1030 | 380 | 155 | 300 | 303x63 | 410x185x330 | 0,0250 | 7,50 | 8,00 |
TECL-1031 | 380 | 210 | 300 | 303x63 | 410x240x330 | 0,0325 | 8,40 | 9,25 |
TECL-1380 | 380 | 210 | 380 | 303x63 | 410х240х410 | 0,0403 | 10,00 | 11,26 |
TECL-1038 | 380 | 210 | 600 | 303x63 | 410x240x630 | 0,0620 | 16,00 | 17,00 |
TECL-1338 | 380 | 350 | 600 | 303x63 | 410x380x630 | 0,0723 | 16,00 | 17,00 |
TECL-1045 | 400 | 210 | 500 | 303x113 | 430х240х530 | 0,0547 | 13,50 | 14,75 |
TECL-1046 | 450 | 210 | 640 | 303x113 | 480x240x670 | 0,0772 | 18,50 | 20,00 |
TECL-1050 | 500 | 210 | 500 | 303x113 | 530x240x530 | 0,0674 | 16,30 | 17,30 |
TECL-1056 | 500 | 210 | 600 | 303x113 | 510x240x630 | 0,0801 | 19,00 | 20,25 |
TECL-1057 | 500 | 250 | 700 | 303x113 | 530х280х730 | 0,1083 | 23,00 | 25,00 |
TECL-1350 | 500 | 300 | 500 | 303x113 | 530x330x530 | 0,0620 | 18,00 | 19,50 |
TECL-1039 | 600 | 210 | 380 | 303x113 | 630x240x410 | 0,0620 | 14,50 | 16,80 |
TECL-1060 | 600 | 210 | 600 | 303x113 | 610х240х630 | 0,0953 | 22,45 | 23,68 |
TECL-1067 | 600 | 210 | 640 | 303x113 | 630x240x670 | 0,1013 | 24,40 | 25,30 |
TECL-1076 | 600 | 210 | 760 | 303x113 | 630x240x790 | 0,1892 | 26,00 | 27,00 |
TECL-1058 | 600 | 250 | 800 | 500x113 | 630х280х830 | 0,1464 | 31,00 | 32,20 |
TECL-1090 | 600 | 250 | 1000 | 500x113 | 630х280х1130 | 0,1817 | 37,00 | 38,88 |
TECL-1260 | 600 | 300 | 1200 | 500x113 | 630x330x1230 | 0,2557 | 46,00 | 48,24 |
TECL-1339 | 600 | 350 | 380 | 500x113 | 630x380x410 | 0,0982 | 24,00 | 24,50 |
TECL-1360 | 600 | 350 | 600 | 500x113 | 630х380х630 | 0,1508 | 28,00 | 28,50 |
TECL-1376 | 600 | 350 | 760 | 500x113 | 630x380x790 | 0,1891 | 35,20 | 35,50 |
TECL-1368 | 600 | 350 | 800 | 500x113 | 630x380x830 | 0,1987 | 35,00 | 40,00 |
TECL-1077 | 760 | 210 | 760 | 500x113 | 790x240x790 | 0,1498 | 35,00 | 36,50 |
TECL-1180 | 800 | 300 | 1000 | 500x113 | 830x330x1130 | 0,2821 | 52,50 | 55,00 |
