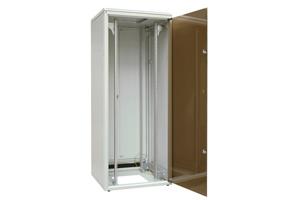

Напольные шкафы: 19” шкафы серии OTS1
Применение
Телекоммуникационные и серверные помещения
Размещаемое оборудование
Стандартное 19” оборудование и серверы
Допустимая нагрузка
1360 кг
Сборка на объекте монтажа
Поставляется в разобранном виде — удобный и быстрый монтаж в помещениях с ограниченным доступом
Экономичное решение
За счет поставки в разобранном виде и меньшего выбора типоразмеров стоимость ниже, чем у аналога серии SZBR
10 вариантов типоразмеров
Выбор меньше, чем у шкафов серии SZBR
Идеально при установке в ряд
Может поставляться без боковых панелей или дверей — нет необходимости приобретать все компоненты
Стандартные размеры
Высота: 24U, 42U
Ширина: 600, 800 мм
Глубина: 600, 800, 1000 мм
Универсальные 19” шкафы серии OTS1 предназначены для размещения стандартного сетевого оборудования и серверов. Используются в телекоммуникационных и серверных помещениях. Все технические характеристики идентичны шкафам SZBR. Отличие в том, что у шкафов OTS1 сборная конструкция и меньший выбор типоразмеров, за счет чего удалось снизить стоимость по сравнению с аналогичными моделями серии SZBR. Для заказа доступно 10 вариантов типоразмеров.
Благодаря прочному каркасу и нагрузочной способности до 1360 кг шкафы этой серии идеально подходят для оборудования малой и средней тяжести. При необходимости шкафы данной серии могут поставляться без боковых панелей или дверей, что удобно при установке шкафов в ряд — нет необходимости приобретать все компоненты. Сборная конструкция обеспечивает удобство монтажа непосредственно на объекте. Максимальная глубина шкафа: 1000 мм.
| Стандартные размеры: • Высота: 24U, 42U • Ширина: 600, 800 мм • Глубина: 600, 800, 1000 мм Конструкция: • Сборная каркасная конструкция: модульная рама на основе 4-х опорных стоек, нижней и верхней панелей каркаса; крыша; боковые панели с двумя замками; укороченная задняя дверь с 3U щеточным вводом; передняя стеклянная дверь. Допустимая нагрузка: • Ролики тип 150: 150 кг • Ролики тип 300: 500 кг • Ножки/цоколь - 1000/1360 кг (При нагрузках в диапазоне 1000-1360 кг шкаф необходимо дооборудовать дополнительной парой поперечных профилей. Дополнительным условием заявленной грузоподъемности, обязательным также при нагрузках до 1000 кг, является установка максимального расстояния между монтажными профилями, по глубине шкафа, a в случае, когда шкаф устанавливается на ножки, подтяжка контргаек к нижней плите) Ролики обоих типов и цоколь - дополнительное оборудование. Вертикальные направляющие: • Шкаф шириной 600 мм: монтажный профиль (4 шт.) • Шкаф шириной 800 мм: монтажный профиль (4 шт.) + консоль (8 шт.) Степень защиты: • Стандартная комплектация: IP 20 (EN 60529)1 • Опционально: IP 41 Материал: • Каркас: листовая сталь 2,0 мм • Боковые панели: листовая сталь 0,8 мм • Стеклянная дверь: закаленное стекло 6,0 мм • Монтажные профили: Aluzinc® 2,0 мм (листовая сталь с покрытием Al-Zn) • Консоль: оцинкованная листовая сталь толщиной 2,0 мм | Обработка поверхности: • Каркас, крыша, боковые панели и укороченная задняя металлическая дверь: порошковая краска светло-серого цвета RAL 7035 • Другие цвета – по заказу Стандартная комплектация:2 • Сборный каркас: опорные стойки (4 шт.), верхняя и нижняя панели каркаса, 4 поперечных профиля • Стеклянная передняя дверь, стальная дверь с перфорацией или без двери (в зависимости от конфигурации) • Съемные боковые панели (2 шт.) или без (в зависимости от конфигурации) • Задняя (укороченная стальная / укороченная стальная с перфорацией) дверь с фальшпанелью и пылезащитным кабельным вводом или без задней двери (в зависимости от конфигурации) • Стандартная крыша (тип1), крыша для шкафа 800*1000 мм имеет 2 боковых кабельных отверстия. • Монтажные профили (4 шт.) • Консоль для монтажных профилей (8 шт.) 3 • Шина и кабели заземления • Ножки с регулируемой высотой (4 шт.) Поставляется в разобранном виде ____________________ 1) Не относится к пылезащитным кабельным вводам. 2) Возможна поставка как в полной комплектации, так и без боковых панелей или передних и задних дверей. При соединении шкафов в ряд нет необходимости приобретать боковые панели. 3) Применяется только в шкафах шириной 800 мм — на каждый монтажный профиль приходится два крепления. В шкафах шириной 600 мм компонент не используется. |
Аксессуары для основания шкафа
• Ножки с регулируемой высотой
• Ролики
• Цоколь и аксессуары к нему
Цоколь
Цоколи для шкафов SZBSE
Боковые панели цоколя
Цокольные уголки
Амортизатор
Крыши
Фальшпанели
• Фальшпанели для дверей и стенок
• Вертикальные фальшпанели
• Панели пол/потолок
• 19" фальшпанели
• 19" фальшпанель с щеточным кабельным вводом
Полки и ящики
• Стационарные полки
• Выдвижные полки
• Выдвижной ящик для документации
• Клавиатуры и клавиатурные полки
• Корпус для монитора
• Карман для документов
Аксессуары для организации кабеля
• Кабельный организатор
• Перфорированный кабельный
лоток
• Проволочный кабельный лоток
• U-профиль для установки
кабельных каналов
Комплекты освещения
Блоки розеток
• Серии LZ
Однофазные 16 А
Однофазные 32 А
Трехфазные 3х16 А
Трехфазные 3х32 А
Аксессуары для монтажа
• Управляемые
Аксессуары для системы вентиляции
• Микропроцессорная панель управления вентиляторами
• Вентиляционные панели PW и PW silent
• Вентиляционные панели PWD и PWD silent
• Вентиляционные панели PD
• Потолочный вентилятор PWS
• Вентилируемые двери
• Регулятор оборотов ARW 1,5/1
Системы питания
• Микропроцессорный блок управления мощностью MPSM-S1
• Дистанционно управляемый блок розеток PDU-1
• Дистанционно управляемый блок розеток PDU-2
Системы контроля доступа
• Система контроля доступа к шкафам
Климатическое оборудование
• Термостат
• Гигростат
Обогреватели
• HGK 20
• HG60
• HVL031
• Cirrus 60
Дополнительные аксессуары
• Сетчатый фильтр
• Поворотная рама
• Крепление для плинтов типа Krone
• Крепление для LCD монитора
• 19" панель с DIN-рейкой
• Комплект заземления
• Панель тушения Fk-Rack
• Элементы крепления
Шпилька для скрепления
Крепежный набор
Монтажные профили
Крепление для профилей (консоль)
19” горизонтальная рейка
Горизонтальный опорный уголок
Кабельный кронштейн
Горизонтальный профиль
• Адаптеры для установки полок
• Адаптеры 21"/19"
• Краска
