Напольные шкафы: 19” шкафы серии SZB SE

Применение
Cерверные помещения

Размещаемое оборудование
Стандартное 19” оборудование и серверы
Тяжелое активное оборудование

Допустимая нагрузка
1360 кг

Широкая линейка типоразмеров 14 типоразмеров в комбинации из семи вариантов высоты и двух вариантов ширины

Гибкие возможности конфигурации
6 вариантов дверей и 9 вариантов панелей, 2 варианта крыши, широкий спектр аксессуаров. Возможно контролирование потока вентилирующего воздуха через использование соответствующего типа дверей, боковых стенок и системы вентиляционных панелей.

  • img01
  • img01

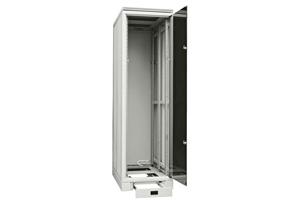

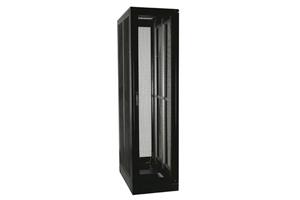

Серверный шкаф SZB SE предназначен для установки внутри помещений. Шкаф используется для защиты установленного серверного оборудования от внешних воздействий и обеспечивает им необходимую вентиляцию. Подходят для любых видов серверов, существующих сегодня на рынке.

Базовой конструкцией шкафа служит каркасная рама с отверстиями в основании и верхней части. Верх шкафа защищен крышей (может быть изготовлена из сплошной листовой стали или с дополнительной перфорацией / люком / кабельными щеточными вводами), а боковые, передняя и задняя стороны оснащены стенками или дверями.

Боковые стенки выполнены из цельных или перфорированных металлических листов. Крепятся на каркасе при помощи двух одноточечных замков, что обеспечивает легкий доступ к оборудованию. Для всех видов замков существует универсальный ключ. Стеклянная дверь со стальными вставками и металлическая дверь с перфорацией типа B или C оснащены трехточечным замком.

Панель-пол и панель-потолок имеют отверстия размером 380х380 мм и 380х210 мм соответственно, предназначенные для установки вентиляционных панелей или заглушек. В панели-пол и панели-потолок шкафа шириной 800 мм предусмотрены дополнительные боковые отверстия для кабельных вводов

Задняя часть шкафа может быть укомплектована задней стенкой или задней дверью. Задняя дверь может быть укорочена и дополнена кабельным вводом высотой 3U, устанавливаемым выше или ниже двери.

Передняя дверь может быть металлической (цельной или с перфорацией) или в комбинации с закаленным стеклом, окантованным металлическими профилями (стеклянная дверь с металлическими вставками).

Стандартные размеры:
• Высота: 24U, 33U, 36U, 39U, 42U, 45U, 47U
• Ширина: 600, 800 мм
• Глубина: 1000, 1200 мм

Конструкция:
Каркасная конструкция: модульная рама на основе 4-х опорных стоек, панели - пол и панели - потолок; крыша; боковые стенки с двумя замками; задняя стенка или дверь; передняя дверь, цоколь с выдвижной опорой.

Допустимая нагрузка:
• На роликах 300 типа: 500 кг
• На ножках/цоколе: 1360 кг1

Вертикальные направляющие:
• Шкаф шириной 600 мм: монтажный профиль (6 шт.)
• Шкаф шириной 800 мм: монтажный профиль (6 шт.) + консоль для профилей (18 шт.)

Степень защиты:
• Стандартная комплектация: IP 20 (EN 60529)2

Материал:
• Каркас: листовая сталь 2,0 мм
• Боковые стенки: листовая сталь 1,0 мм
• Металлическая дверь: листовая сталь 1,0 мм
• Стеклянная дверь: закаленное стекло 6,0 мм
• Стеклянная дверь с металлическими перфорированными вставками: закаленное стекло 6,0 мм; листовая сталь 2,0 мм
• Монтажные профили: Aluzinc® 2,0 мм (листовая сталь с покрытием Al-Zn)
• Консоль для профилей: оцинкованная листовая сталь 2,0 мм
Обработка поверхности:
• Каркас, крыша, боковые стенки, металлические двери и цоколь: порошковая краска светло-серого цвета RAL 7035 или черного цвета RAL 9005
• Другие цвета – по заказу

Стандартная комплектация:
• Каркас шкафа
• Стальная передняя и задняя дверь с перфорацией типа С и трехточечным замком с поворотной ручкой
• Неперфорированные стальные боковые панели (2 шт.)
• Стандартная крыша
• 3 пары монтажных профилей
• Цоколь со стабилизатором
Поставляется в собранном виде
____________________
1) При размещении монтажных профилей на максимальном расстоянии внутри шкафа и правильной установке ножек
2) Не относится к пылезащитным кабельным вводам.



Аксессуары для основания шкафа

    • Ножки с регулируемой высотой

    • Ролики

    • Цоколь и аксессуары к нему

            Цоколь

            Цоколи для шкафов SZBSE

            Боковые панели цоколя

            Цокольные уголки

            Амортизатор

Крыши

Фальшпанели

    • Фальшпанели для дверей и стенок

    • Вертикальные фальшпанели

    • Панели пол/потолок

    • 19" фальшпанели

    • 19" фальшпанель с щеточным кабельным вводом

Полки и ящики

    • Стационарные полки

    • Выдвижные полки

    • Выдвижной ящик для документации

    • Клавиатуры и клавиатурные полки

    • Корпус для монитора

    • Карман для документов

Аксессуары для организации кабеля

    • Кабельный организатор

    • Перфорированный кабельный

       лоток

    • Проволочный кабельный лоток

    • U-профиль для установки

       кабельных каналов

Комплекты освещения

Блоки розеток

    • Серии LZ

            Однофазные 16 А

            Однофазные 32 А

            Трехфазные 3х16 А

            Трехфазные 3х32 А

            Аксессуары для монтажа

    • Управляемые

Аксессуары для системы вентиляции

    • Микропроцессорная панель управления вентиляторами

    • Вентиляционные панели PW и PW silent

    • Вентиляционные панели PWD и PWD silent

    • Вентиляционные панели PD

    • Потолочный вентилятор PWS

    • Вентилируемые двери

    • Регулятор оборотов ARW 1,5/1

Системы питания

    • Микропроцессорный блок управления мощностью MPSM-S1

    • Дистанционно управляемый блок розеток PDU-1

    • Дистанционно управляемый блок розеток PDU-2

Системы контроля доступа

    • Система контроля доступа к шкафам

Климатическое оборудование

    • Термостат

    • Гигростат

Обогреватели

    • HGK 20

    • HG60

    • HVL031

    • Cirrus 60

Дополнительные аксессуары

    • Сетчатый фильтр

    • Поворотная рама

    • Крепление для плинтов типа Krone

    • Крепление для LCD монитора

    • 19" панель с DIN-рейкой

    • Комплект заземления

    • Панель тушения Fk-Rack

    • Элементы крепления

            Шпилька для скрепления

            Крепежный набор

            Монтажные профили

            Крепление для профилей (консоль)

            19” горизонтальная рейка

            Горизонтальный опорный уголок

            Кабельный кронштейн

            Горизонтальный профиль

    • Адаптеры для установки полок

    • Адаптеры 21"/19"

    • Краска
