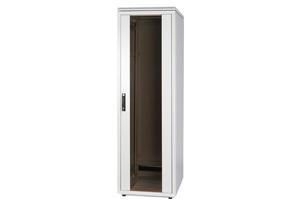

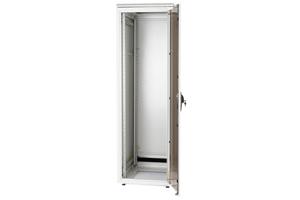

Напольные шкафы: 19” шкафы серии SZBD

Применение:
Телекоммуникационные и серверные помещения

Размещаемое оборудование:
Стандартное 19” оборудование и серверы
Тяжелое активное оборудование

Допустимая нагрузка:
1000 кг

4 варианта типоразмеров
Высота: от 24U до 45U
Ширина: 600/ 800 мм
Глубина: 600/ 800/ 1000 мм

  • img01
  • img01
Описание

Универсальные 19” шкафы серии SZBD предназначены для размещения стандартного сетевого оборудования и серверов. Используются в телекоммуникационных и серверных помещениях. Для заказа доступно 48 вариантов типоразмеров. Стандартной комплектацией предусмотрены два варианта передней двери (металлическая или стеклянная), цельнометаллические боковые панели, задняя панель с пылезащитным кабельным вводом, стандартная крыша с возможностью установки вентиляторов — все остальные опции по заказу. Шкафы данной серии являются выгодным сочетанием экономичности и высокой допустимой нагрузки — цена ниже за счет поставки в разобранном виде и меньшего по сравнению со шкафами SZBR выбора конфигураций. Нагрузочная способность при этом выше, что делает шкафы SZBD лучшими по цене в своем классе. Благодаря прочному каркасу и нагрузочной способности до 1000 кг шкафы этой серии идеально подходят для оборудования средней и большой тяжести. Сборная конструкция обеспечивает удобство монтажа непосредственно на объекте. Максимальная глубина шкафа: 1000 мм.

Технические характеристики

Стандартные размеры:
• Высота: 24U, 28U, 32U, 36U, 38U, 40U, 42U, 45U
• Ширина: 600, 800 мм
• Глубина: 600, 800, 1000 мм

Конструкция:
• Сборная каркасная конструкция: модульная рама
на основе 4-х опорных стоек, нижней и верхней
панелей каркаса; крыша; боковые панели с двумя
замками; задняя панель или дверь; передняя дверь

Допустимая нагрузка:
• На ножках: 10001 кг

Вертикальные направляющие:
• Шкаф шириной 600 мм: монтажный профиль (4 шт.)
• Шкаф шириной 800 мм: монтажный профиль (4 шт.) + крепление для профилей (8 шт.)

Степень защиты:
• Стандартная комплектация: IP 20 (EN 60529)2
• Опционально: IP 41

Материал:
• Каркас: листовая сталь 2,0 мм
• Боковые панели: листовая сталь 0,8 мм
• Металлическая дверь: листовая сталь 1,0 мм
• Стеклянная дверь в раме: листовая сталь 2,0 мм; закаленное стекло 6,0 мм
• Монтажные профили: Aluzinc® 2,0 мм (листовая сталь с покрытием Al-Zn)
• Крепление для профилей: оцинкованная листовая сталь толщиной 2,0 мм

Обработка поверхности:
• Каркас, крыша, боковые панели и задняя металлическая дверь: порошковая краска светло-серого цвета RAL 7035
• Другие цвета – по заказу

Стандартная комплектация:3
• Сборный каркас: опорные стойки (4 шт.), верхняя и нижняя панели каркаса
• Стандартная крыша
• Металлическая (или стеклянная с металлическими боковыми вставками) передняя дверь с ручкой и трехточечным замком
• Съемные боковые панели (2 шт.)
• Задняя укороченная металлическая панель (или дверь) с фальшпанелью 3U и пылезащитным кабельным вводом
• Монтажные профили (4 шт.)
• Крепления для монтажных профилей (8 шт.)4
• Шина и кабели заземления
• Ножки с регулируемой высотой (4 шт.)
Поставляется в разобранном виде в 3-х коробках с крепежным набором и руководством по сборке.

____________________
1) При размещении монтажных профилей на максимальном расстоянии внутри шкафа и правильной установке ножек.
2) Не относится к пылезащитным кабельным вводам.
3) Базовая модель WZ-SZBD-xxx-ZCAA-11-0000-011. Расшифровку комплектации см. в разделе «Информация для заказа».
4) Применяется только в шкафах шириной 800 мм — на каждый монтажный профиль приходится два крепления. В шкафах шириной 600 мм компонент не используется.



Аксессуары

Аксессуары для основания шкафа:

    • Ножки с регулируемой высотой

    • Ролики

    • Цоколь и аксессуары к нему:

            Цоколь

            Цоколи для шкафов SZBSE

            Боковые панели цоколя

            Цокольные уголки

            Амортизатор

Крыши

Фальшпанели:

• Фальшпанели для дверей и стенок:

    • Вертикальные фальшпанели

    • Панели пол/потолок

    • 19" фальшпанели

    • 19" фальшпанель с щеточным кабельным вводом

Аксессуары для организации кабеля:

    • Кабельный организатор

    • Перфорированный кабельный лоток

    • Проволочный кабельный лоток

    • U-профиль для установки кабельных каналов

Комплекты освещения

Блоки розеток:

    • Серии LZ

            Однофазные 16 А

            Однофазные 32 А

            Трехфазные 3х16 А

            Трехфазные 3х32 А

            Аксессуары для монтажа

    • Управляемые

Аксессуары для системы вентиляции:

    • Микропроцессорная панель управления вентиляторами

    • Вентиляционные панели PW и PW silent

    • Вентиляционные панели PWD и PWD silent

    • Вентиляционные панели PD

    • Потолочный вентилятор PWS

    • Вентилируемые двери

    • Регулятор оборотов ARW 1,5/1

Системы питания:

    • Микропроцессорный блок управления мощностью MPSM-S1

    • Дистанционно управляемый блок розеток PDU-1

    • Дистанционно управляемый блок розеток PDU-2

Система контроля доступа к шкафам

Климатическое оборудование:

    • Термостат

    • Гигростат

Обогреватели:

    • HGK 20

    • HG60

    • HVL031

    • Cirrus 60

Дополнительные аксессуары:

    • Сетчатый фильтр

    • Поворотная рама

    • Крепление для плинтов типа Krone

    • Крепление для LCD монитора

    • 19" панель с DIN-рейкой

    • Комплект заземления

    • Панель тушения Fk-Rack

    • Элементы крепления:

            Шпилька для скрепления

            Крепежный набор

            Монтажные профили

            Крепление для профилей (консоль)

            19” горизонтальная рейка

            Горизонтальный опорный уголок

            Кабельный кронштейн

            Горизонтальный профиль

    • Адаптеры для установки полок

    • Адаптеры 21"/19"

    • Краска
