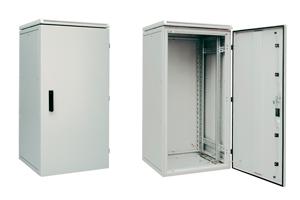

Напольные шкафы: 19” шкафы серии SZBK с электромагнитной защитой

Применение
Телекоммуникационные и серверные помещения

Размещаемое оборудование
19” оборудование, критичное к электромагнитному излучению

Допустимая нагрузка
1000 кг

  • img01
Описание

19" монтажные шкафы серии SZBk c с электромагнитной защитой являются модификацией шкафов серии SZB и предназначены для размещения 19" оборудования, критичного к электромагнитному излучению. Существует 24 варианта данных шкафов в комбинации из шести вариантов высоты, двух вариантов ширины и двух вариантов глубины. Шкаф изготовлен в соответствии со стандартами EMC.

Шкафы серии SZBk прошли испытания на эффективность экранирования в акустической лаборатории по стандартам и совместимости Варшавского технологического института. По результатам тестов, проведенных в лаборатории электромагнитной совместимости, для шкафов данной серии эффективность экранирования установлена в частотном диапазоне от 100 KHz до 1 GHz.

Испытания показали, что средний коэффициент экранирования у шкафов серии SZBk для частотного диапазона магнитного поля 100 kHz - 30 MHz достигает 30 дБ.

Технические характеристики

Стандартные размеры:
  • Высота: 24U, 32U, 38U, 40U, 42U, 45U
  • Ширина: 600, 800 мм
  • Глубина: 600, 800 мм
Конструкция:
  • Каркас шкафа, передняя стальная дверь, боковые панели, задняя панель, крыша, основание (цоколь или ролики)
Допустимая нагрузка:
  • На ножках: 10001 кг
  • Ролики тип 150: 1501 кг
  • Ролики тип 300: 5001 кг
  • Цоколь: 10001 кг
Вертикальные направляющие:
  • Шкаф шириной 600 мм: монтажный профиль (4 шт.)
  • Шкаф шириной 800 мм: монтажный профиль (4 шт.) + консоли для профилей (8 шт.)
Степень защиты:
  • Стандартная комплектация: IP 61 (EN 60529)
Обработка поверхности:
  • Каркас, крыша, панели, двери, цоколь: порошковая краска светло-серого цвета RAL 7035
  • Другие цвета – по заказу
Материал:
  • Каркас: листовая сталь 2.0 мм
  • Боковые панели: листовая сталь 1.5 мм
  • Дверь: листовая сталь 1.5 мм
  • Крыша: листовая сталь 1.0 мм
  • Монтажные профили: Aluzinc® 2,0 мм (листовая сталь с покрытием Al-Zn)
Стандартная комплектация:
  • Каркас
  • Передняя сплошная стальная дверь
  • 2 боковые панели
  • Задняя панель
  • Стандартная крыша
  • Заглушки в верхней и нижней панели каркаса
  • Монтажные профили (4 шт.)
  • Шина и кабели заземления
  • Консоли для монтажных профилей (8 шт.)2
  • Ножки с регулируемой высотой (4 шт.)
  • Поставляется в собранном виде.
____________________________________________
1) При размещении монтажных профилей на максимальном расстоянии внутри шкафа и правильной установке ножек.

2) Применяется только в шкафах шириной 800 мм — на каждый монтажный профиль приходится два крепления. В шкафах шириной 600 и 1000 мм компонент не используется



Аксессуары

Аксессуары для основания шкафа

    • Ножки с регулируемой высотой

    • Ролики

    • Цоколь и аксессуары к нему

            Цоколь

            Цоколи для шкафов SZBSE

            Боковые панели цоколя

            Цокольные уголки

            Амортизатор

Крыши

Фальшпанели

    • Фальшпанели для дверей и стенок

    • Вертикальные фальшпанели

    • Панели пол/потолок

    • 19" фальшпанели

    • 19" фальшпанель с щеточным кабельным вводом

Полки и ящики

    • Стационарные полки

    • Выдвижные полки

    • Выдвижной ящик для документации

    • Клавиатуры и клавиатурные полки

    • Корпус для монитора

    • Карман для документов

Аксессуары для организации кабеля

    • Кабельный организатор

    • Перфорированный кабельный

       лоток

    • Проволочный кабельный лоток

    • U-профиль для установки

       кабельных каналов

Комплекты освещения

Блоки розеток

    • Серии LZ

            Однофазные 16 А

            Однофазные 32 А

            Трехфазные 3х16 А

            Трехфазные 3х32 А

            Аксессуары для монтажа

    • Управляемые

Аксессуары для системы вентиляции

    • Микропроцессорная панель управления вентиляторами

    • Вентиляционные панели PW и PW silent

    • Вентиляционные панели PWD и PWD silent

    • Вентиляционные панели PD

    • Потолочный вентилятор PWS

    • Вентилируемые двери

    • Регулятор оборотов ARW 1,5/1

Системы питания

    • Микропроцессорный блок управления мощностью MPSM-S1

    • Дистанционно управляемый блок розеток PDU-1

    • Дистанционно управляемый блок розеток PDU-2

Системы контроля доступа

    • Система контроля доступа к шкафам

Климатическое оборудование

    • Термостат

    • Гигростат

Обогреватели

    • HGK 20

    • HG60

    • HVL031

    • Cirrus 60

Дополнительные аксессуары

    • Сетчатый фильтр

    • Поворотная рама

    • Крепление для плинтов типа Krone

    • Крепление для LCD монитора

    • 19" панель с DIN-рейкой

    • Комплект заземления

    • Панель тушения Fk-Rack

    • Элементы крепления

            Шпилька для скрепления

            Крепежный набор

            Монтажные профили

            Крепление для профилей (консоль)

            19” горизонтальная рейка

            Горизонтальный опорный уголок

            Кабельный кронштейн

            Горизонтальный профиль

    • Адаптеры для установки полок

    • Адаптеры 21"/19"

    • Краска
