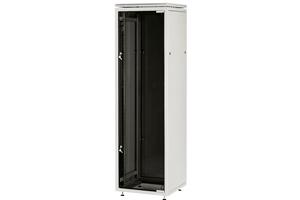

Напольные шкафы: 19" шкафы серии SZBR
Применение:
Телекоммуникационные и серверные помещения
Размещаемое оборудование:
Стандартное 19” оборудование и серверы
Допустимая нагрузка:
1000 кг
4 варианта типоразмеров
Высота: от 10U до 45U
Ширина: 600/ 800/ 1000 мм
Глубина: 350/ 450/ 600/ 800 мм
Универсальные 19” шкафы серии SZBR предназначены для размещения стандартного сетевого оборудования и серверов. Используются в телекоммуникационных и серверных помещениях. Шкафы этой серии представлены самой широкой линейкой типоразмеров — из 144 возможных вариантов более 40 всегда в наличии. Возможно изготовление шкафов по индивидуальным проектам. Широкий ассортимент дверей, панелей, крыш, оснований и дополнительного оснащения значительно упрощают выбор конфигурации, оптимально соответствующей требованиям конкретных приложений. Благодаря прочному каркасу и нагрузочной способности до 1000 кг шкафы этой серии идеально подходят для оборудования малой и средней тяжести. Максимальная глубина шкафа: 800 мм.
| Стандартные размеры: • Высота: : 10U, 12U, 15U, 45U, 18U, 24U, 28U, 32U, 36U, 38U, 40U, 42U, 45U • Ширина: 600, 800, 1000 мм • Глубина: 350, 450, 600, 800 мм Конструкция: • Каркасная конструкция: модульная рама на основе 4-х опорных стоек, нижней и верхней панелей каркаса; крыша; боковые панели с двумя замками; задняя панель или дверь; передняя дверь Допустимая нагрузка: • На роликах 150 типа: 150 кг • На роликах 300 типа: 500 кг • На ножках/цоколе: 1000 кг Вертикальные направляющие: • Шкаф шириной 600 мм: монтажный профиль (4 шт.) • Шкаф шириной 800 мм: монтажный профиль (4 шт.) + крепление для профилей (8 шт.) • Шкаф шириной 1000 мм: монтажный профиль (4 шт.) + монтажный уголок (4 шт.) Степень защиты: • Стандартная комплектация: IP 20 (EN 60529)1 • Опционально: IP 41 Материал: • Каркас: листовая сталь 2,0 мм • Боковые панели: листовая сталь 0,8 мм • Металлическая дверь: листовая сталь 1,0 мм • Металлическая дверь с окном: листовая сталь 1,5 мм; оргстекло 4,0 мм • Стеклянная дверь: закаленное стекло 6,0 мм • Стеклянная дверь в раме: листовая сталь 2,0 мм; закаленное стекло 6,0 мм | • Монтажные профили: Aluzinc® 2,0 мм (листовая сталь с покрытием Al-Zn) • Крепление для профилей: оцинкованная листовая сталь 2,0 мм Обработка поверхности: • Каркас, крыша, боковые панели, металлические двери и цоколь: порошковая краска светло-серого цвета RAL 7035 • Другие цвета – по заказу Стандартная комплектация:2 • Каркас в сборе: опорные стойки (4 шт.), верхняя и нижняя панели каркаса • Стандартная крыша • Стеклянная передняя дверь • Съемные боковые панели (2 шт.) • Задняя укороченная стальная дверь с фальшпанелью 3U и пылезащитным кабельным вводом • Монтажные профили (4 шт.) • Крепления для монтажных профилей (8 шт.)3 • Шина и кабели заземления • Ножки с регулируемой высотой (4 шт.) Поставляется в собранном виде. ____________________ 1) Не относится к пылезащитным кабельным вводам. 2) Базовая модель WZ-SZBR-xxx-17AA-11-0000-011. Расшифровку комплектации см. в разделе «Конфигуратор партномера» в разделе «Информация для заказа». 3) Применяется только в шкафах шириной 800 мм — на каждый монтажный профиль приходится два крепления. В шкафах шириной 600 и 1000 мм компонент не используется. |
Аксессуары для основания шкафа:
• Ножки с регулируемой высотой
• Ролики
• Цоколь и аксессуары к нему:
Цоколь
Цоколи для шкафов SZBSE
Боковые панели цоколя
Цокольные уголки
Амортизатор
Крыши
Фальшпанели:
• Фальшпанели для дверей и стенок:
• Вертикальные фальшпанели
• Панели пол/потолок
• 19" фальшпанели
• 19" фальшпанель с щеточным кабельным вводом
Аксессуары для организации кабеля:
• Кабельный организатор
• Перфорированный кабельный лоток
• Проволочный кабельный лоток
• U-профиль для установки кабельных каналов
Комплекты освещения
Блоки розеток:
• Серии LZ
Однофазные 16 А
Однофазные 32 А
Трехфазные 3х16 А
Трехфазные 3х32 А
Аксессуары для монтажа
• Управляемые
Аксессуары для системы вентиляции:
• Микропроцессорная панель управления вентиляторами
• Вентиляционные панели PW и PW silent
• Вентиляционные панели PWD и PWD silent
• Вентиляционные панели PD
• Потолочный вентилятор PWS
• Вентилируемые двери
• Регулятор оборотов ARW 1,5/1
Системы питания:
• Микропроцессорный блок управления мощностью MPSM-S1
• Дистанционно управляемый блок розеток PDU-1
• Дистанционно управляемый блок розеток PDU-2
Система контроля доступа к шкафам
Климатическое оборудование:
• Термостат
• Гигростат
Обогреватели:
• HGK 20
• HG60
• HVL031
• Cirrus 60
Дополнительные аксессуары:
• Сетчатый фильтр
• Поворотная рама
• Крепление для плинтов типа Krone
• Крепление для LCD монитора
• 19" панель с DIN-рейкой
• Комплект заземления
• Панель тушения Fk-Rack
• Элементы крепления:
Шпилька для скрепления
Крепежный набор
Монтажные профили
Крепление для профилей (консоль)
19” горизонтальная рейка
Горизонтальный опорный уголок
Кабельный кронштейн
Горизонтальный профиль
• Адаптеры для установки полок
• Адаптеры 21"/19"
• Краска
