Напольные шкафы: Универсальные 19”/21” шкафы серии SZU

Применение
Телекоммуникационные помещения

Размещаемое оборудование
Стандартное 19”/21” оборудование и серверы
Активное оборудование малой тяжести

Допустимая нагрузка 250 кг

  • img01
  • img01
Описание

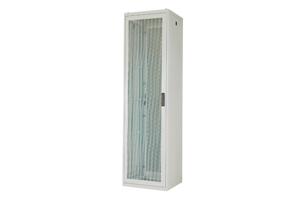

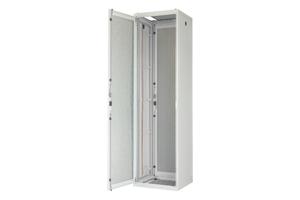

19” /21” телекоммуникационные шкафы серии SZU предназначены для размещения стандартного сетевого оборудования и серверов.

Совместимы со стандартным 19” и 21” оборудованием в зависимости от устанавливаемого типа монтажных профилей. Используются внутри помещений.

Благодаря прочному каркасу и нагрузочной способности до 250 кг шкафы этой серии идеально подходят для оборудования малой тяжести.

Максимальная глубина шкафа: 800 мм.

Для одновременного размещения 19” и 21” оборудования используются специальные адаптеры:

Для размещения 19” оборудования в 21” шкафу:
WZ-3196-27-00-000 Адаптер для установки 19” оборудования на 21” монтажных профилях.

Для размещения 21” оборудования в 19” шкафу:
Рекомендовано заменить 19” монтажные профили в шкафу на 21” монтажные профили (информация для заказа: WZ-2899-37-00-011-OP 21" комплект монтажных профилей) и использовать адаптеры, указанные выше.

Шкаф может устанавливаться на основание или на ножки с регулируемой высотой. Диапазон регулировки ножек -15 мм.

Ввод кабелей производится через максимально увеличенные отверстия в верхней и нижней плите шкафа. Боковые стенки оснащены дополнительной защитой изнутри, чтобы предотвратить несанкционированный доступ.

Технические характеристики

Стандартные размеры:
  • Высота:47U
  • Ширина: 600 мм
  • Глубина: 300, 600, 800 мм
Конструкция:
  • Каркасная конструкция: модульная рама на основе 4-х опорных стоек, нижней и верхней панелей каркаса; крыша; боковые панели; задняя дверь/ панель; передняя дверь
Допустимая нагрузка:
  • На цоколе: 250 кг
Вертикальные направляющие:
  • Шкаф шириной 600 мм: монтажный профиль (4 шт.)
  • Шкаф шириной 800 мм: монтажный профиль (4 шт.) + крепление для профилей (12 шт.)
Степень защиты:
  • Стандартная комплектация: IP 20 (EN 60529)
Материал:
  • Каркас: листовая сталь 2,0 мм
  • Боковые стенки: листовая сталь 1,5 мм
  • Стеклянная дверь: стекло повышенной прочности 6,0 мм
  • Стальная дверь: листовая сталь 1,5 мм
  • Монтажные профили: Aluzinc® 2,0 мм (листовая сталь с покрытием Al-Zn)
  • Заглушки в верхней и нижней плите: оцинкованная листовая сталь


Обработка поверхности:
  • Каркас, боковые стенки, стальная дверь: порошковая краска светло-серого цвета RAL 7035
  • Другие цвета – по заказу
Стандартная комплектация:
  • Каркас шкафа
  • 2 пары 19" монтажных профилей 1
  • боковые стенки
  • Передняя дверь
  • Задняя дверь/панель
  • 8 поперечных кабельных реек
  • Шина заземления
  • 2 перфорированные заглушки в верхней и нижней плите.
  • Антистатический ESD пояс заземления
  • Поставляется в собранном виде.
____________________________________________
1) Для шкафов шириной 600/800 мм, для шкафов шириной 300 мм поставляется 1 пара 19” монтажных профилей.



Аксессуары

Аксессуары для основания шкафа

    • Ножки с регулируемой высотой

    • Ролики

    • Цоколь и аксессуары к нему

            Цоколь

            Цоколи для шкафов SZBSE

            Боковые панели цоколя

            Цокольные уголки

            Амортизатор

Крыши

Фальшпанели

    • Фальшпанели для дверей и стенок

    • Вертикальные фальшпанели

    • Панели пол/потолок

    • 19" фальшпанели

    • 19" фальшпанель с щеточным кабельным вводом

Полки и ящики

    • Стационарные полки

    • Выдвижные полки

    • Выдвижной ящик для документации

    • Клавиатуры и клавиатурные полки

    • Корпус для монитора

    • Карман для документов

Аксессуары для организации кабеля

    • Кабельный организатор

    • Перфорированный кабельный

       лоток

    • Проволочный кабельный лоток

    • U-профиль для установки

       кабельных каналов

Комплекты освещения

Блоки розеток

    • Серии LZ

            Однофазные 16 А

            Однофазные 32 А

            Трехфазные 3х16 А

            Трехфазные 3х32 А

            Аксессуары для монтажа

    • Управляемые

Аксессуары для системы вентиляции

    • Микропроцессорная панель управления вентиляторами

    • Вентиляционные панели PW и PW silent

    • Вентиляционные панели PWD и PWD silent

    • Вентиляционные панели PD

    • Потолочный вентилятор PWS

    • Вентилируемые двери

    • Регулятор оборотов ARW 1,5/1

Системы питания

    • Микропроцессорный блок управления мощностью MPSM-S1

    • Дистанционно управляемый блок розеток PDU-1

    • Дистанционно управляемый блок розеток PDU-2

Системы контроля доступа

    • Система контроля доступа к шкафам

Климатическое оборудование

    • Термостат

    • Гигростат

Обогреватели

    • HGK 20

    • HG60

    • HVL031

    • Cirrus 60

Дополнительные аксессуары

    • Сетчатый фильтр

    • Поворотная рама

    • Крепление для плинтов типа Krone

    • Крепление для LCD монитора

    • 19" панель с DIN-рейкой

    • Комплект заземления

    • Панель тушения Fk-Rack

    • Элементы крепления

            Шпилька для скрепления

            Крепежный набор

            Монтажные профили

            Крепление для профилей (консоль)

            19” горизонтальная рейка

            Горизонтальный опорный уголок

            Кабельный кронштейн

            Горизонтальный профиль

    • Адаптеры для установки полок

    • Адаптеры 21"/19"

    • Краска
