Настенные шкафы двухсекционные: настенные шкафы серии SJ2 19"

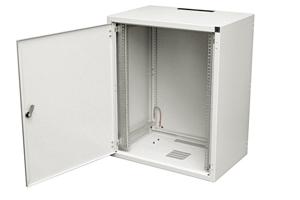

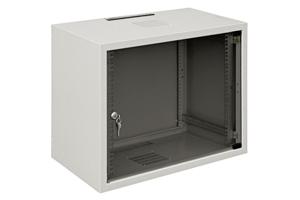

19” настенный двухсекционный шкаф SJ2 (одной из секций считается дверь) со съемной задней стенкой. Данные модели производятся в шести вариантах высоты и трех вариантах глубины.
Шкаф в стандартной конфигурации оборудован двумя 19" L-образными монтажными профилями с плавной регулировкой положения, выламываемой заглушкой и щеточным кабельным вводом. Дверь шкафов изготовлена из закаленного стекла или из стали, оснащена одноточечным замком. Дверь может навешиваться как с правой, так и с левой стороны (в зависимости от способа их крепления). Стальная дверь и задняя стенка оснащены кабелями заземления. Шкаф может быть оборудован дополнительными 19" монтажными профилями. Большой выбор дополнительных аксессуаров: полки, выдвижные ящики, вентиляционные панели, блоки розеток и др. Шкафы упакованы в картонные коробки. В упаковке находится шаблон для просверливания отверстий в стене для навешивания шкафа. Поставляется в собранном виде.
Стандартные размеры: • Высота: 4U, 6U, 10U, 12U, 15U, 18U • Ширина: 600 мм • Глубина: 400 мм, 500мм, 600 мм Конструкция: • Каркас со стеклянной или стальной дверью, с боковыми стенками, и отвинчивающейся задней стенкой Допустимая нагрузка: • 20-40 кг в зависимости от размера шкафа Вертикальные направляющие: • 19” L-образные монтажные профили (2 шт.) Степень защиты: • Стандартная комплектация: IP 20 (EN 60529)1 Материал: • Каркас: листовая сталь 1,25 мм • Стенки боковые: листовая сталь 1,25 мм • Монтажные профили: Aluzinc®1,5 мм (листовая сталь с покрытием Al-Zn) • Стальная дверь: листовая сталь 0,8 мм • Стеклянная дверь: закаленное стекло 4 мм | Обработка поверхности: • Каркас, стенки боковые и задняя, стальная дверь: порошковая краска светло-серого цвета RAL 7035 • Другие цвета – по заказу Стандартная комплектация: • Каркас шкафа • 2 боковые стенки • Задняя отвинчивающаяся стенка • Передняя стеклянная дверь • 19” L-образные монтажные профили (2 шт.) • Щеточный кабельный ввод • 1 выламываемая сплошная заглушка в нижней плите. Поставляется в собранном виде. ____________________ 1) Не относится к пылезащитным кабельным вводам. |
Монтажная панель
Применяется в качестве вертикальной монтажной площадки для размещения оборудования внутри шкафа. Крепится к вертикальным направляющим (монтажным профилям). Ширина панели соответствует 19-дюймовому стандарту.
Материал
· Aluzinc® 2,0 мм (листовая сталь с покрытием Al-Zn)
Комплект поставки
· Монтажная панель; крепежные элементы. Упаковка: 1 шт.
Полезная высота шкафа [U=44,45 мм] | Партномер |
4 U | WZ-0750-10-01-000 |
6 U | WZ-0750-10-02-000 |
10 U | WZ-0750-10-03-000 |
12 U | WZ-0750-10-04-000 |
15 U | WZ-0750-10-05-000 |
18 U | WZ-0750-10-06-000 |
Монтажные профили
Применяются в качестве вертикальных направляющих для монтажа 19-дюймового оборудования внутри шкафа. Могут использоваться в настенных шкафах для установки полок с фиксацией в 4-х точках (см. стационарные полки I). В стандартную комплектацию шкафов серий SU, SD2 и SJ2 входит два монтажных профиля L-образной формы — дополнительные профили приобретаются отдельно.
Материал
· Aluzinc® 2,0 мм (листовая сталь с покрытием Al-Zn)
Комплект поставки
· Монтажные профили (2 шт.); крепежные элементы. Упаковка: 1 компл.
Тип комплекта | Полезная высота шкафа [U=44,45 мм] | Партномер |
Комплект монтажных профилей к шкафам SU, SD2, SJ2 | 4 U | WZ-3839-15-01-000 |
6 U | WZ-3504-15-01-000 | |
10 U | WZ-3504-15-02-000 | |
12 U | WZ-3504-15-03-000 | |
15 U | WZ-3504-15-04-000 | |
18 U | WZ-3504-15-05-000 | |
Комплект монтажных профилей L-образной формы к шкафам SU, SD2, SJ2 | 4 U | WZ-3839-14-01-000 |
6 U | WZ-3504-14-01-000 | |
10 U | WZ-3504-14-02-000 | |
12 U | WZ-3504-14-03-000 | |
15 U | WZ-3504-14-04-000 | |
18 U | WZ-3504-14-05-000 |
Поперечная кабельная рейка
Применяется для фиксации пучков кабеля или поддержки оборудования, установленного в шкафах серий SU, SD2, SJ2, SW, SWJ, SJB, SJB SILENT. Крепится горизонтально вдоль задней стенки шкафа или к вертикальным направляющим (монтажным профилям).
Материал
· Оцинкованная листовая сталь 1,5 мм
Комплект поставки
· Поперечная кабельная рейка; крепежные элементы
Упаковка | Партномер |
1 шт. | WZ-2048-24-01-000 |
Скобы для настенного монтажа
Применяются для настенного монтажа шкафов* серий SU, SD2, SJ2, SW, SWJ, SJB, SJB SILENT. Обеспечивают дополнительное пространство сзади шкафа для удобного подвода кабелей. Крепятся к задней стенке шкафа. Для монтажа шкафа используется четыре скобы одинакового типоразмера.
Материал
· Оцинкованная листовая сталь 2,5 мм
Комплект поставки
· Монтажные скобы (4 шт.); крепежные элементы (винты, шайбы, гайки).
Типоразмер скоб | Упаковка | Партномер |
Монтажная глубина 20 мм | 1 компл. = 4 шт. | WZ-2048-50-01-000 |
Монтажная глубина 40 мм | 1 компл. = 4 шт. | WZ-2048-50-02-000 |
____________
*) Настенные шкафы могут также крепиться к стене и без использования скоб.
Вентиляционный комплект
Применяется для эффективной вентиляции оборудования. Крепится к верхней или нижней панели корпуса шкафов серий SU, SD2, SJ2, SJB, SJB SILENT.
Технические характеристики
· Параметры питания: 230 В; 50/60 Гц
· Потребляемая мощность: 22 Вт
· Производительность: 165 м3/ч
· Уровень шума: не более 45 дБ
Комплект поставки
· Вентилятор с защитной решеткой; силовой кабель (1,0 м); крепежные элементы
Упаковка | Партномер |
1 компл. | WN-0200-04-00-000 |
Комплект заземления
Применяется для заземления установленного в шкафу оборудования. Крепится к нижней панели корпуса шкафа с помощью дистанцирующих болтов. Для фиксации кабеля шина заземления снабжена резьбовыми отверстиями М5.
Материал
· Шина заземления: оцинкованная листовая сталь 30х4х170 мм
· Кабель заземления: проволока из луженой меди 6 мм2
· Контактная клемма: луженая медь
Комплект поставки
· Шина заземления; дистанцирующие болты (2 шт.);
· Кабель заземления длиной 200 мм (4 шт.)
Наименование изделия | Упак. | Партномер |
Шина заземления к шкафам SD2, SJ2, SJB | 1 шт. | WZ-3504-16-00-000 |
Комплект заземления к шкафам SU: · шина заземления · дистанцирующие болты (2 шт.) · кабель заземления длиной 200 мм (4 шт.) | 1 компл. | WZ-2733-13-00-000 |
Щеточный кабельный ввод
Применяется для защиты от проникания пыли при вводе кабеля в шкаф. Используется в шкафах серий SU, SD2, SJ2, SJK*, SKI2*. Устанавливается после удаления выламываемых заглушек. Длина: 250 мм.
Материал
· Корпус: пластик
· Щетка: поливинилхлорид
Комплект поставки
· Щеточный кабельный ввод. Упаковка: 1 шт.
Длина кабельного ввода* [мм] | Партномер |
250 | WZ-3504-22-00-000 |
