Настенные шкафы трехсекционные: настенные шкафы серии SW 19"

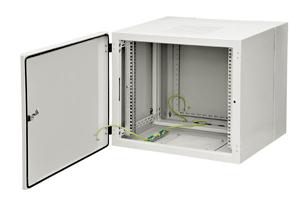

19” настенный трехсекционный шкаф SW.
Состоит из трех секций (дверь, 19" секция, пристенная часть со съемной задней стенкой).
Данные модели производятся в пяти вариантах высоты и одного варианта глубины и ширины.
Шкаф в стандартной конфигурации оборудован двумя 19" монтажными профилями с плавной регулировкой положения.

  • img01

Особенностями конструкции настенных шкафов серии SW является наличие съемной задней стенки, а также наличие отверстий для ввода кабеля в верхней части крышки и в основании шкафа. Данные отверстия закрываются съемными заглушками, представленными в двух вариантах – сплошной для верхней части и с пятью резиновыми кабельными вводами для основания. В основании и верхней части шкафа предусмотрены рамы с решеткой, которые служат для дополнительной вентиляции, а также являются местом установки вентиляторного модуля


Дверь шкафа изготовлена из закаленного стекла или из стали. Во всех конфигурациях шкафа дверь имеет одноточечный замок. Шкаф высотой до 12U оснащен одним замком, выше 12U – 2 замка.
Шкаф может быть оборудован дополнительными 19" монтажными профилями.
Большой выбор дополнительных аксессуаров: стационарные полки (тип I модели 5 и тип II модели 4 или 5), вентиляционные панели, блоки розеток, фильтрующие вставки для верхней и нижней части монтажной секции для обеспечения дополнительной защиты от пыли и влаги, монтажная панель, потолочная вентиляционная панель и др.
Шкафы упакованы в картонные коробки. В упаковке находится шаблон для просверливания отверстий в стене для навешивания шкафа и четыре монтажные скобы.

Стандартные размеры:
• Высота: 6U, 10U, 12U, 15U, 18U
• Ширина: 600 мм
• Глубина: 547 мм

Конструкция:
• корпус 19” секции, корпус пристенной секции со съемной задней стенкой, стеклянная или стальная дверь.

Допустимая нагрузка:
• 20-30 кг в зависимости от размера шкафа

Вертикальные направляющие:
• 19” монтажные профили (2 шт.)

Степень защиты:
• Стандартная комплектация: IP 20 (EN 60529)1

Материал:
• Корпус: листовая сталь 1,5 мм
• Стенка задняя: листовая сталь 1 мм
• Монтажные профили: Aluzinc®1,5 мм (листовая сталь с покрытием Al-Zn)
• Стальная дверь: листовая сталь 1 мм
• Стеклянная дверь: закаленное стекло 4 мм

Обработка поверхности:
• Корпус шкафа, стальная дверь, заглушки, рамы с решеткой: порошковая краска светло-серого цвета RAL 7035
• Другие цвета – по заказу

Стандартная комплектация:
• корпус 19” секции
• корпус пристенной секции со съемной задней стенкой
• стеклянная или стальная дверь
• 2 рамы с решеткой в верхней части и основании
• одна сплошная заглушка, одна заглушка с 5 кабельными вводами
• 2 19” монтажных профиля
• 1 шина заземления и 5 кабелей заземления
• 4 монтажные скобы

Поставляется в собранном и разобранном виде.
____________________
1) Не относится к пылезащитным кабельным вводам.



Монтажная панель

Применяется в качестве вертикальной монтажной площадки для размещения оборудования внутри шкафа. Крепится к вертикальным направляющим (монтажным профилям). Ширина панели соответствует 19-дюймовому стандарту.

Материал

·  Aluzinc® 2,0 мм (листовая сталь с покрытием Al-Zn)
Комплект поставки

·  Монтажная панель; крепежные элементы. Упаковка: 1 шт.

Полезная высота шкафа [U=44,45 мм]

Партномер

4 U

WZ-0750-10-01-000

6 U

WZ-0750-10-02-000

10 U

WZ-0750-10-03-000

12 U

WZ-0750-10-04-000

15 U

WZ-0750-10-05-000

18 U

WZ-0750-10-06-000



Монтажные профили

Применяются в качестве вертикальных направляющих для монтажа 19-дюймового оборудования внутри шкафа. Могут использоваться в настенных шкафах для установки полок с фиксацией в 4-х точках (см. стационарные полки I). В стандартную комплектацию шкафов серий SW, SWJ входит два монтажных профиля — дополнительные профили приобретаются отдельно.

Материал

·  Aluzinc® 2,0 мм (листовая сталь с покрытием Al-Zn)
Комплект поставки

·  Монтажные профили (2 шт.); крепежные элементы. Упаковка: 1 компл.

Тип комплекта

Полезная высота шкафа [U=44,45 мм]

Партномер

Комплект монтажных профилей к шкафам SW, SWJ

4 U

WZ-0750-09-01-000

6 U

WZ-0750-09-02-000

10 U

WZ-0750-09-03-000

12 U

WZ-0750-09-04-000

15 U

WZ-0750-09-05-000

18 U

WZ-0750-09-06-000

Комплект монтажных профилей L-образной формы к шкафам SW, SWJ

4 U

WZ-0750-24-01-000

6 U

WZ-0750-24-02-000

10 U

WZ-0750-24-03-000

12 U

WZ-0750-24-04-000

15 U

WZ-0750-24-05-000

18 U

WZ-0750-24-06-000



Поперечная кабельная рейка

Применяется для фиксации пучков кабеля или поддержки оборудования, установленного в шкафах серий SU, SD2, SJ2, SW, SWJ, SJB, SJB SILENT. Крепится горизонтально вдоль задней стенки шкафа или к вертикальным направляющим (монтажным профилям).

Материал

·  Оцинкованная листовая сталь 1,5 мм
Комплект поставки

·  Поперечная кабельная рейка; крепежные элементы

Упаковка

Партномер

1 шт.

WZ-2048-24-01-000



Скобы для настенного монтажа

Применяются для настенного монтажа шкафов* серий SU, SD2, SJ2, SW, SWJ, SJB, SJB SILENT. Обеспечивают дополнительное пространство сзади шкафа для удобного подвода кабелей. Крепятся к задней стенке шкафа. Для монтажа шкафа используется четыре скобы одинакового типоразмера.

Материал

·  Оцинкованная листовая сталь 2,5 мм
Комплект поставки

·  Монтажные скобы (4 шт.); крепежные элементы (винты, шайбы, гайки).

Типоразмер скоб

Упаковка

Партномер

Монтажная глубина 20 мм

1 компл. = 4 шт.

WZ-2048-50-01-000

Монтажная глубина 40 мм

1 компл. = 4 шт.

WZ-2048-50-02-000

____________
*) Настенные шкафы могут также крепиться к стене и без использования скоб.

Вентиляционная панель для шкафа SW


Применяется в шкафах серии SW для эффективной вентиляции оборудования. Крепится к верхней или нижней панели корпуса шкафа.

Технические характеристики

·  Параметры питания: 230 В; 50/60 Гц

·  Потребляемая мощность: 22 Вт

·  Производительность: 165 м3/ч

·  Уровень шума: не более 45 дБ
Комплект поставки

·  Вентилятор в корпусе с подключенным силовым кабелем (1,5 м). Упаковка: 1 шт.

Размеры отверстия для монтажа [мм]

Партномер

230х230

WZ-0405-50-00-011 (PD1-W)



Фильтрующая вставка для шкафа SW

Применяется в шкафах серии SW для защиты от проникания пыли через верхнюю и нижнюю панели корпуса. Прижимается к отверстиям перфорации специальной металлической рамкой.

Технические характеристики

·  Фильтрующая ткань
Комплект поставки

·  Фильтрующая вставка. Упаковка: 1 шт.

Размеры фильтрующей вставки [мм]

Партномер

270х270

WZ-0405-11-00-000



Фальшпанель с перфорацией и фильтром для шкафа SWJ

Применяется в шкафах серии SWJ для оптимизации воздушного потока и защиты от проникания пыли через неиспользуемые кабельные вводы. Крепится винтами к верхней или нижней панели корпуса шкафа.

Материал

·  Листовая сталь 1,5 мм, окрашенная порошковой краской светло-серого цвета RAL 7035. Фильтр: фильтрующая ткань
Комплект поставки*

·  Фальшпанель; фильтрующая вставка

Наименование изделия

Размеры [мм]

Упаковка

Партномер

Фальшпанель с перфорацией

350х90

1 шт.

WZ-0429-06-00-011

Фильтрующая вставка

350х90

1 шт.

WZ-0429-06-01-000

____________
*) Указанные изделия заказываются по отдельным партномерам
