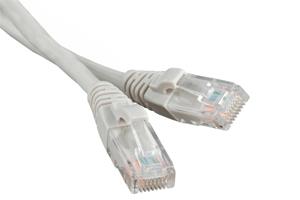

Патч-корды RJ-45–RJ-45: UTP, станд. разъем, LSZH

Качество патч-кордов производства Hyperline полностью соответствует требованиям стандарта TIA/EIA-568-B.2-10 и классам пожарной безопасности, что подтверждается наличием сертификатов независимых тестовых лабораторий. Патч-корды производятся на основе витопарного кабеля Hyperline, состоящего из многожильных медных проводников типоразмера 24-26 AWG в изоляции из полиэтилена, защищенных внешней оболочкой из гибкого поливинилхлорида. Разводка проводников в разъемах патч-кордов Hyperline соответствует стандартной схеме T568B.

  • img01

Спецификация

Соответствует стандартам ANSI/TIA/EIA-568.C2, ISO/IEC 11801

Соответствует требованиям NEC/UL: CM, UL 444, UL 1863

Тест огнестойкости: IEC 60332-1, UL 1581 VW-1

Описание

Патч-корд из многожильного U/UTP кабеля витая пара и разъемов RJ-45

Схема разводки проводников Согласно ANSI/TIA/EIA-568B: прямая T568B

Материалы

Кабель

Количество витых пар: 4 пары

Цветовая кодировка: Белый/Оранжевый х Оранжевый; Белый/Зеленый х Зеленый; Белый/Синий х Синий; Белый/Коричневый х Коричневый

Внешний диаметр кабеля: 6,2 ± 0,4 мм

Проводник: проволока из электролитической меди, многожильный

Диаметр проводника: 0,61 мм (24 AWG)

Количество и диаметр жил: 7 х 0,203 мм

Площадь сечения проводника: 0,23 мм²

Диаметр проводника в изоляции: 0,92 ± 0,05 мм

Материал внешней оболочки: малодымный безгалогенный компаунд LSZH

Разъемы

А — В: RJ-45 (8P8C) — RJ-45 (8P8C)

Контакты: фосфор-бронза с напылением золотом 1,27 мкм (50µ") поверх 2,54 мкм никелировки

Корпус разъемов: поликарбонат (PC, UL 94V-0)

Материал колпачков: малодымный безгалогенный компаунд LSZH

Электрические характеристики:

Максимальный ток (при 20°С): 1,5 А

Максимально допустимое напряжение: 150 В

Электрическая прочность диэлектрика: 1000 В/1 мин.

Сопротивление изоляции: ≥ 500 МОм

Контактное сопротивление: ≤20 мОм

Эксплуатационные характеристики:

Температура хранения: –10°C – +60°C

Относительная влажность: ≤ 93%

Количество подключений: ≥ 750 циклов

Усилие на разрыв (кабель/разъем): ≥ 89 Н

Спрашивайте аксессуары у менеджера.
